Capteurs de température

font partie des instruments de mesure les plus fondamentaux pour la surveillance et la régulation des processus de production ou des processus NEP/SEP. Une précision de mesure élevée et des temps de réponse courts sont déterminants pour de nombreuses applications...

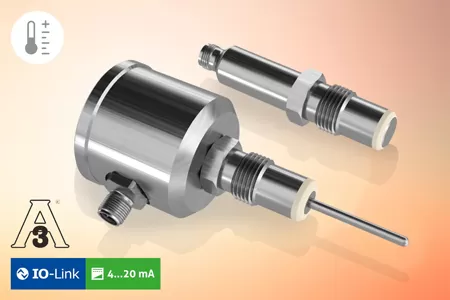

Les capteurs de température hygiéniques font partie des instruments de mesure les plus fondamentaux pour la surveillance et la régulation des processus de production ou des processus NEP / SEP dans l’industrie alimentaire et pharmaceutique. Les capteurs de température Anderson-Negele de la série TS assurent des processus efficaces et une qualité durable dans de nombreuses entreprises telles que les brasseries, les laiteries, dans la production de boissons et de vin et dans l’industrie pharmaceutique, grâce à une précision maximale et des temps de réponse courts pour la mesure des températures et des changements de température dans les milieux liquides.

Remarque : la bien connue génération de capteurs TFP a été remplacée par la nouvelle génération de produits TS, plus performants. Pour chaque configuration TFP, vous pouvez trouver un capteur TSB ou TSM (mini) entièrement compatible.

Design hygiénique / matériaux hygiéniques des capteurs de température TS

Les thermomètres de haute qualité sont entièrement fabriqués en acier inoxydable. Pour les applications dans l’industrie alimentaire, il s’agit de la classe de qualité 1.4404 (316L), pour les applications pharmaceutiques de la classe 1.4435 (316L). Grâce à leur construction extrêmement robuste et durable, les capteurs résistent aux sollicitations mécaniques les plus élevées telles que les vibrations et les coups de pression, comme c’est toujours le cas dans la pratique pour de nombreuses applications.

Adaptations de processus / montage des capteurs de température TS

Un grand nombre d’adaptations de processus différentes assurent une grande flexibilité en ce qui concerne les possibilités de montage dans de nouvelles installations et aussi le retrofitting dans des processus, réservoirs ou tuyaux existants. Outre les sondes de température avec filetage hygiénique, les raccords tri-clamp ou les joints toriques, on trouve également des variantes qui permettent un démontage sans ouverture du processus et qui peuvent être montées dans des tuyauteries de très petit diamètre nominal. Les exigences en matière de design hygiénique selon les directives EHEDG, 3-A et FDA peuvent ainsi être satisfaites.

Versions / performances des capteurs de température TS

La tête du capteur peut être choisie en version compacte avec un diamètre de 50 mm ou 55 mm ou en version mini avec un diamètre de 18 mm seulement. Dans les deux dimensions, une version avec transmetteur intégré ou avec un raccordement à un convertisseur de mesure externe est possible. En fonction des exigences du processus, les capteurs de température peuvent être équipés d’une ou deux résistances de mesure en platine Pt100 dans les classes de précision A, 1/3 B ou 1/10 B. Des longueurs de montage de 20 à 500 mm sont disponibles pour que la pointe du capteur avec la puce de mesure soit toujours placée exactement à l’endroit où la température critique doit être mesurée lors de l’intégration en ligne dans des réservoirs et des conduites à partir d’un diamètre de DN10. En option, des pointes de mesure effilées de 3 mm ou 4 mm de diamètre améliorent encore la vitesse de réaction et réduisent nettement les temps de réponse pour t50 et t90. Une version à affleurement frontal permet de laisser les tubes complètement libres pour l’utilisation de racleurs. Une version spéciale de capteurs à monter dans des doigts de gant soudés dans le processus permet une mesure précise de la température sans contact direct du capteur avec le fluide. Il est ainsi possible de démonter, de contrôler ou de remplacer un capteur en cours de processus, même sans ouverture du processus.

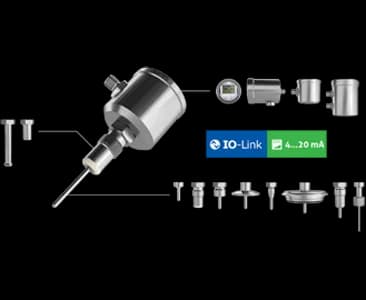

Pour découvrir les options de configuration du capteur de température TS cliquez sur la photo ou ici.

Equipements supplémentaires en option des capteurs de température TS

La version standard des capteurs de température assure une mesure précise des milieux liquides de -50°C à 250°C. Des versions avec tube à col pour les processus à haute température jusqu’à 450°C sont disponibles en option. Pour une surveillance visuelle au point de mesure, la sonde de mesure peut être équipée d’un écran LCD supplémentaire avec affichage numérique de la température en °C ou °F.

Votre clé pour plus d’efficacité : la technologie Flex-Hybrid avec IO-Link ET 4…20 mA

La technologie Flex-Hybrid avec IO-Link et 4…20 mA réunit le meilleur de deux mondes : Les données du capteur peuvent être transmises de manière numérique, analogique ou même parallèle. La communication bidirectionnelle permet un contrôle d’état à tout moment et une maintenance préventive pour éviter les arrêts de production. Le montage et la mise en service sont rapides et économiques grâce à la technique plug-and-play, et le remplacement du capteur n’a jamais été aussi simple grâce au « Smart Replace Design » avec détection, configuration et paramétrage automatiques.

Vaste programme avec variantes spéciales et accessoires

Outre les produits pour le contrôle de processus en ligne, vous trouverez également des variantes telles qu’une sonde de température en applique sur tube, des sondes de température avec boîtier en plastique pour les locaux et les réservoirs, mais aussi des régulateurs de température et des convertisseurs de mesure comme le nouveau TTB. Ce convertisseur de mesure programmable à deux fils offre la technologie Flex-Hybrid avec IO-Link et une sortie analogique. Le module peut être intégré directement dans la tête de raccordement d’un appareil tiers avec un boîtier DIN-B. Il est ainsi possible d’obtenir une mesure de température sans contact. Grâce au montage directement sur le point de mesure, aucun appareil d’analyse supplémentaire n’est nécessaire dans l’armoire de commande. Il en résulte des avantages tels que des coûts de montage réduits, des frais de câblage minimes et une résistance élevée aux interférences.
